Semaforo con PLC

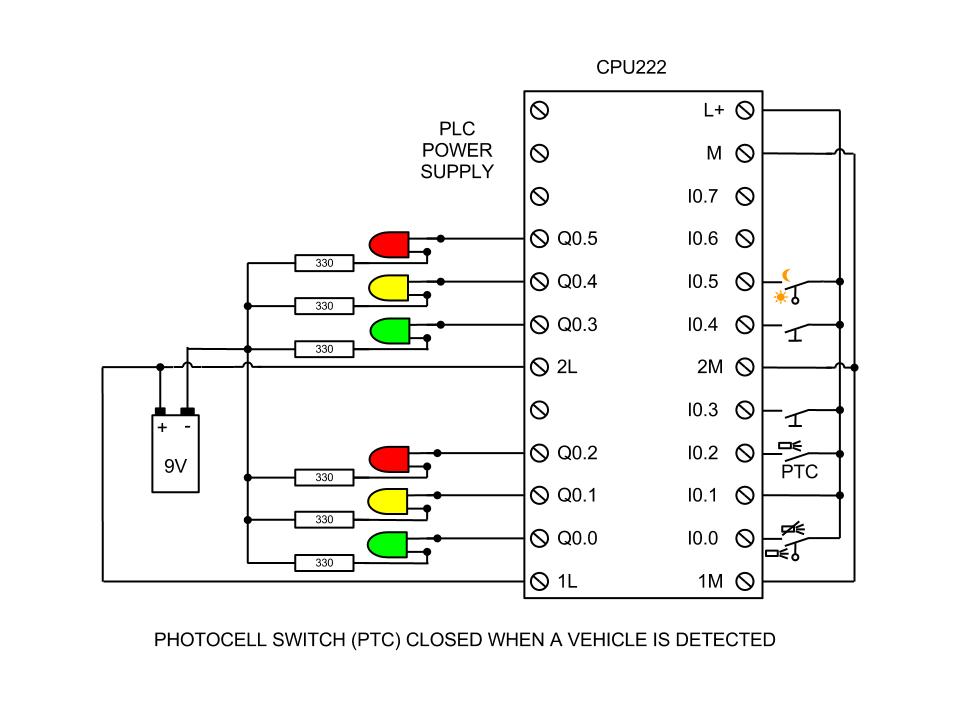

Con questo programma ho simulato un semaforo a due vie con PLC. Col selettore I0.5 in posizione ON la luce gialla lampeggia con un intervallo regolato dalle istruzioni T41 e T42. Portando il selettore in posizione OFF il ciclo inizia. Uno dei due ingressi I0.1-I0.2 può essere collegato ad una fotocellula per far funzionare il semaforo in modalità intelligente, cioè in base alle condizioni del traffico: la fotocellula chiude il contatto quando rileva la presenza di un veicolo; l' ingresso che non si usa viene ponticellato. Portando in posizione ON il selettore I0.0 il semaforo funziona in modalità normale. Agli ingressi I0.3-I0.4 si collegano i pulsanti per la chiamata dei pedoni. Riportando in posizione ON il selettore I0.5 il semaforo termina il ciclo e torna a lampeggiare . L' immagine sotto mostra la configurazione ingressi-uscite e si riferisce ad uno specifico modello di PLC. Prima di effettuare collegamenti, si raccomanda di consultare il manuale del PLC utilizzato.
